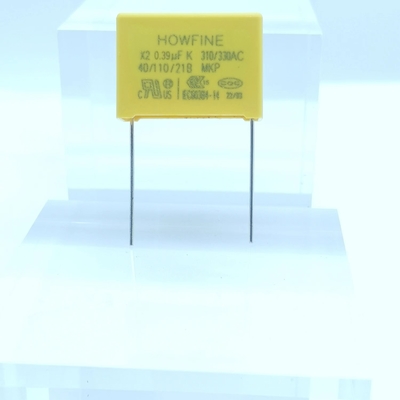

Spannungs-Beweis MPX MKP metallisierte Polypropylen-Folienkondensatoren X2 0.39uf

MKP/MPX metallisierte Polypropylenfolienkondensator 394k/310V E4 P22.5mm

^{PRODUKTINFORMATION}

^Einleitung:

^{1. Sicherheits-Kondensatoren: Hohe Stabilität}

^{2. nichtinduktiv.}

^{3. Selbstheilungseigenschaften.}

^{4. füllte Kunststoffkoffer, Epoxidharz, Kasten machte vom löslichen beständigen Material.}

^{5. ausgezeichnet für verwendet in der Antennenkoppelung, -durchlauf und -spurigem. Anwendung, wo Größe kritisch ist.}

^{6. geprüfter Standard: IEC384-14, LÄRM-EN 132 400, UL 1414, CSA C22.2}

^{7. Sicherheit genehmigt (UL. ENEC. CQC)}

^{8.  Die Anschlussleitung nimmt das verzinnte Zinn an und wickelt oben den Kupferdraht, unter Verwendung des feuerverzögernden Epoxidharzes ein}

^{Verkapselung in       Plastikoberteil, feuerverzögernde Leistung erreicht Grad UL94V-0.}

^{Spezifikationen}

^{1. Betriebstemperatur: -40°C | +110°C}

^{2. Kapazitanzstrecke: 0,01uF ~3.3uF}

^{3. Kapazitanz tolerance±5% (J), ± 10% (K), ± 20%(M)}

^{4. Nennspannung: 310VAC, 330VAC}

^{5. Verlustfaktor: 0.1%MAX AN 1KHz,°C 25}

^{6. Spannungsbeweis: 2100VDC 1Sec (°C) 20}

^{7.   Isolationswiderstand:}

^{>30,000MΩ (C≤0.33uF)}

^{>10,000MΩ/uF (C>0.33uF) BEI°C 25}

^{8. Ausdauer: Die Prüfspannung 344VAC wird 1000 Stunden in} der ^{85°C Kammer beantragt. Während dieses Zeitraums}

^{1000VAC 60HZ für a        Zeitraum von 0.1Sec einmal angewendet werden jede Stunde. Nach dem Test. ΔC/C≤10%, ΔDF≤0.04%,}

^{ΔIR≥50% des spezifizierten Wertes.}

	1	Klein.
	2	Widetemperature, Reizungsinhalt DF der Frequenz mit hoher Stabilität.
	3	Hoher Strom widersteht extrem highdielectric Stärke.
	4	Langfristige Arbeitsstabilität.
	5	Feuerwiderstandsklasse: UL94V-0.6.
	6	Es gibt Selbstheilung.
	7	Weitverbreitet mit Stromversorgung jumpercircuits, Überbrückung, Antennenkoppelung und anderen Störungsstandorten.
	8	Kann dem Druck widerstehen.

^{GRÖSSEN-SPEZIFIKATION}

Anwendung

Führung für Gebrauch in den über-d-spuriger und Mörderstromkreisen des Funkens der Linie Überbrückung, der Antennenkoppelung.
Verfügbar für Entstörfilter.
Schaltnetzteilanwendungen.
Büromaschinegeräte, wie: Rechenmaschinen, Computeranzeigen und Monitoren…
Haushaltsgeräte, wie: Mischer, Fans, Kaffeemühlen, DVD-Spieler, Audio und Fernsehstromkreise…
Thyristor- und TRIACgeräte, wie: Dimmer…

Prüfung von Sicherheits-Kondensatoren

(1) da die Kapazität von Elektrolytkondensatoren viel größer als die von gewöhnlichen örtlich festgelegten Kondensatoren ist, sollten JEC-Sicherheitskondensatoren passende Strecken für die verschiedenen Kapazitäten beim Messen benutzen. Entsprechend Erfahrung im allgemeinen kann die Kapazitanz zwischen 1~47μF mit R×1k-Datei und der Kapazitanz gemessen werden, die größer ist, als 47μF mit Datei R×100 gemessen werden kann.

(2) schließen den roten Tastkopf des Vielfachmessgeräts an den negativen Pfosten und den schwarzen Tastkopf zum Pluspol an. Zum Zeitpunkt des Kontaktes lenkt der Zeiger des Vielfachmessgeräts zuerst eine große Ablenkung rechts (die gleiche Sperre des elektrischen Potenzials, das größer die Kapazität, das größer das Schwingen) ab und dann lenkt allmählich nach links ab, bis er in einer bestimmten Position stoppt. Der Widerstandswert diesmal ist der Vorwärtsableitwiderstand des Elektrolytkondensators, der etwas größer als der Rückableitwiderstand ist.

Praktische Erfahrung zeigt, dass der Ableitwiderstand von Elektrolytkondensatoren über mehreren hundert kΩ im Allgemeinen sein sollte. Andernfalls funktioniert es nicht richtig. Wenn es keine Gebühr in den positiven und negativen Richtungen während des Tests gibt, bewegt sich der Zeiger nicht.

Dies heißt, dass die Kapazität verschwunden ist, oder der interne Stromkreis defekt ist; wenn der gemessene Widerstand klein oder null ist, bedeutet es, dass der Kondensator einen großen Durchsickernstrom hat oder ist durch Zusammenbruch beschädigt worden. Es kann nicht mehr verwendet werden.

(3) für Elektrolytkondensatoren mit unbekannten positiven und negativen Pfosten, kann die oben genannte Methode des Messens des Ableitwiderstandes angewendet werden, um zu urteilen. Das heißt, erinnern sich erstes Maß der Ableitwiderstand willkürlich, an seine Größe und den Meterstift dann zu ändern, um einen Widerstandswert zu messen. Das mit dem größeren Widerstandswert in den zwei Maßen ist die positive Verbindungsmethode.

Speziell wird der schwarze Tastkopf an den Pluspol angeschlossen, und der rote Tastkopf wird an den negativen Pfosten angeschlossen. Wenden Sie dann den Widerstandgang des Vielfachmessgeräts und die positive und negative Abrechnungsart des Elektrolytkondensators an, und entsprechend der Größe des Zeigers, der rechts schwingt, kann die Kapazität des Elektrolytkondensators geschätzt werden.
