Produktdetails:
|
| Art: | Keramische Kondensatoren | Nennspannung: | 2kv |
|---|---|---|---|
| Länge: | 3,2 ±0.15 Millimeter | Kapazitanz-Strecke (uF): | 100pF | 33nF |
| Paket-Art: | Oberflächenberg | Kapazitanztoleranz: | ±10% |
| Beschichtendes meature: | 1206 (3216M) | Eigenschaft: | Verbrauch, Hochfrequenzstromkreis |
| Anwendung: | Filter, der Überbrückung entkoppelt | Breit: | 1,6 ±0.15mm |
| Hervorheben: | Keramische mehrschichtige Hochspannungskondensatoren,Keramische mehrschichtige Kondensatoren 2KV,Monolithischer keramischer Kondensator 2KV |
||

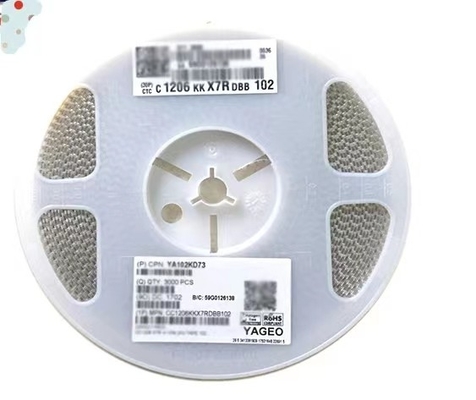

Keramische Miltilayer-Hochspannungskondensatoren 1206 X7R 102K/2KV
| Spezifikationsüberblick | |||||
|
Beschreibung |
TC Code |
Reihe |
Kapazitanzstrecke |
Spannungsbereich |
Größe |
|
Getrennt |
NP0 |
Universeller Zweck | 0,22 PF bis 33 N-Düngung | 16 V bis 25 V | 0201, 0402, 0603, 0805, 1206, 1210 |
|
Universeller Zweck |
0,22 PF bis 22 N-Düngung |
50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
||
| Mittelspannung | 0,47 PF bis 22 N-Düngung | 100 V bis 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
|
Hochspannung |
0,47 PF bis 2,7 N-Düngung |
1 KV, 2 KV, 3 KV |
1206, 1210, 1808, 1812 |
||
| Hochfrequenz | 0,22 PF bis 8,2 PF | 50 V | 0402, 0603, 0805 | ||
| Mikrowelle | 0,47 PF bis 47 PF | 50 V | 0603, 0805, 1206 | ||
|
X7R |
Universelle u. hohe Kapazitanz |
100 PF zu µF 22 |
6,3 V bis 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Mittelspannung | 100 PF bis 1 µF | 100 V bis 630 V | 0603, 0805, 1206, 1210, 1808, 1812 | ||
| Hochspannung | 100 PF bis 33 N-Düngung | 1 KV bis 3 KV | 1206, 1210, 1808, 1812 | ||
| Induktionsarm | 10 N-Düngung bis 220 N-Düngung | 10 V bis 50 V | 0306, 0508, 0612 | ||
|
X5R |
Universelle u. hohe Kapazitanz |
10 N-Düngung zu µF 100 |
6,3 V bis 50 V |
0201, 0402, 0603, 0805, 1206, 1210, 1812 |
|
| Y5V | Universelle u. hohe Kapazitanz | 4,7 N-Düngung zu µF 47 | 6,3 V bis 50 V | 0201, 0402, 0603, 0805, 1206, 1210 | |
|
Sicherheitsbescheinigung Produkt |
NP0 | Hochspannungs-Sc-Art | 2,0 PF bis 470 PF | X1/Y2, X2/Y3 | 1808, 1812 |
| X7R | Hochspannungs-Sc-Art | 150 PF bis 1,5 N-Düngung | X1/Y2, X2/Y3 | 1808, 1812 | |
|
C-Reihen |
NP0 | Reihen 4C | 10 PF bis 470 PF | 50 V | 0508, 0612 |
| X7R | Reihen 4C | 180 PF bis 100 N-Düngung | 16 V bis 50 V | 0508, 0612 | |
| Y5V | Reihen 4C | 10 N-Düngung bis 100 N-Düngung | 25 V | 0612 | |
| Fallmaße | |||||||
| Getrennte Kondensatoren - universeller Zweck | |||||||
|
|
Fallgrößenbezeichnung | Maße in Millimeter | |||||
| Zoll-ansässig | Metrisch | L1 | W | L2 / Minute L3 | L2 / L3 maximal | Minute L4 | |
| 0201 | 0603M | 0,6 ±0.03 | 0,3 ±0.03 | 0,10 | 0,20 | 0,20 | |
| 0402 | 1005M | 1,0 ±0.05 | 0,5 ±0.05 | 0,15 | 0,30 | 0,40 | |
| 0603 | 1608M | 1,6 ±0.10 | 0,8 ±0.10 | 0,20 | 0,60 | 0,40 | |
|
0805 |
2012M |
2,0 ±0.10 (1) | 1,25 ±0.10 (1) | 0,25 | 0,75 | 0,55 | |
| 2,0 ±0.20 (2) | 1,25 ±0.20 (2) | 0,25 | 0,75 | 0,55 | |||
|
1206 |
3216M |
3,2 ±0.15 (1) | 1,6 ±0.15 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0.30 (2) | 1,6 ±0.20 (2) | 0,25 | 0,75 | 1,40 | |||
|
1210 |
3225M |
3,2 ±0.20 (1) | 2,5 ±0.20 (1) | 0,25 | 0,75 | 1,40 | |
| 3,2 ±0.40 (2) | 2,5 ±0.30 (2) | 0,25 | 0,75 | 1,40 | |||
| 1808 | 4520M | 4,5 ±0.40 | 2,0 ±0.30 | 0,25 | 0,75 | 2,20 | |
|
1812 |
4532M |
4,5 ±0.20 (1) | 3,2 ±0.20 (1) | 0,25 | 0,75 | 2,20 | |
| 4,5 ±0.40 (2) | 3,2 ±0.40 (2) | 0,25 | 0,75 | 2,20 | |||
| Stärkeklassen und verpackende Quantitäten | ||||||||
|
Beschreibung |
Größencode |
Stärkeklassifikation (Millimeter) | Quantität pro Spule |
Quantität pro Massenfall |
||||
|
Bandbreite |
180 Millimeter/7" | 330 Millimeter/13" | ||||||
| Papier | Blase | Papier | Blase | |||||
|
Getrennte Kondensatoren |
0201 | 0,3 ±0.03 |
8 Millimeter |
15 000 | --- | 50 000 | --- | --- |
| 0402 | 0,5 ±0.05 | 10 000 | --- | 50 000 | --- | 50 000 | ||
| 0603 | 0,8 ±0.1 | 4 000 | --- | 15 000 | --- | 15 000 | ||
|
0805 |
0,6 ±0.1 | 4 000 | --- | 20 000 | --- | 10 000 | ||
| 0,85 ±0.1 | 4 000 | --- | 15 000 | --- | 8 000 | |||
| 1,25 ±0.2 | --- | 3 000 | --- | 10 000 | 5 000 | |||
|
1206 |
0,6 ±0.1 | 4 000 | --- | 20 000 | --- | --- | ||
| 0,85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | |||
| 1.00 / 1,15 ±0.1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,25 ±0.2 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,6 ±0.15 | --- | 2 500 | --- | 10 000 | --- | |||
| 1,6 ±0.2 | --- | 2 000 | --- | 10 000 | --- | |||
|
1210 |
0.6 / 0,7 ±0.1 | --- | 4 000 | --- | 15 000 | --- | ||
| 0,85 ±0.1 | --- | 4 000 | --- | 10 000 | --- | |||
| 1,0 ±0.15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,15 ±0.1 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,15 ±0.15 | --- | 3 000 | --- | 10 000 | --- | |||
| 1,25 ±0.2 | --- | 3 000 | --- | --- | --- | |||
| 1,5 ±0.1 | --- | 2 000 | --- | --- | --- | |||
| 1.6 / 1,9 ±0.2 | --- | 2 000 | --- | --- | --- | |||
| 2,0 ±0.2 | --- | 2 000/1 000 | --- | --- | --- | |||
| 2,5 ±0.2 | --- | 1 000/500 | --- | --- | --- | |||
|
1808 |
1,15 ±0.15 |
12 Millimeter |
--- | 3 000 | --- | --- | --- | |
| 1,25 ±0.2 | --- | 3 000 | --- | --- | --- | |||
| 1,35 ±0.15 | --- | 2 000 | --- | --- | --- | |||
| 1,5 ±0.1 | --- | 2 000 | --- | --- | --- | |||
| 1,6 ±0.2 | --- | 2 000 | --- | 8 000 | --- | |||
| 2,0 ±0.2 | --- | 2 000 | --- | --- | --- | |||
|
1812 |
0.6 / 0,85 ±0.1 | --- | 2 000 | --- | --- | --- | ||
| 1,15 ±0.1 | --- | 1 000 | --- | --- | --- | |||
| 1,15 ±0.15 | --- | 1 000 | --- | --- | --- | |||
| 1,25 ±0.2 | --- | 1 000 | --- | --- | --- | |||
| 1,35 ±0.15 | --- | 1 000 | --- | --- | --- | |||
| 1,5 ±0.1 | --- | 1 000 | --- | --- | --- | |||
| 1,6 ±0.2 | --- | 1 000 | --- | --- | --- | |||
| 2,0 ±0.2 | --- | 1 000 | --- | --- | --- | |||
|
Induktionsarm |
0306 | 0,5 ±0.1 |
8 Millimeter |
4 000 | --- | 15 000 | --- | --- |
| 0508 | 0,85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | ||
| 0612 | 0,85 ±0.1 | 4 000 | --- | 15 000 | --- | --- | ||
|
Reihen |
0508 | 0,6 ±0.1 | 4 000 | --- | --- | --- | --- | |
| 0612 | 0,8 ±0.1 | 4 000 | --- | --- | --- | --- | ||
